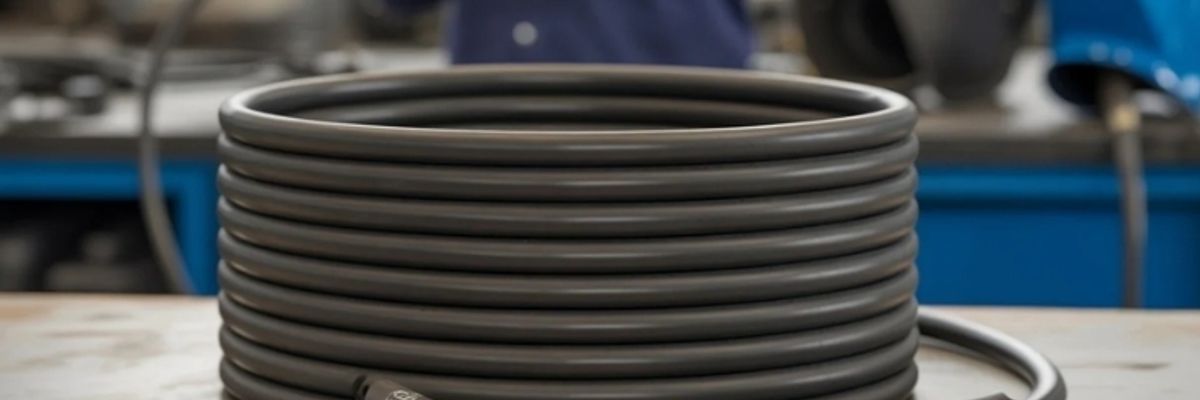

Зварювальний кабель впливає на стабільність дуги, нагрівання контактів і реальну силу струму в зоні зварювання. Якщо кабель занадто тонкий або надто довгий, частина енергії втрачається в силовому контурі. У результаті апарат може бути справним, налаштування правильними, а дуга все одно працюватиме нестабільно.

Підбір кабелю будують навколо трьох параметрів: робочого струму, сумарної довжини прямого та зворотного провідника, а також умов експлуатації. Для майстерні, монтажу металоконструкцій чи виробничого поста логіка буде різною, бо різними є відстані, навантаження і вимоги до мобільності.

Чому кабель змінює поведінку дуги

Будь-який силовий кабель має електричний опір. Чим більша довжина і менший переріз, тим сильніше падає напруга на шляху від апарата до електрода, пальника або деталі. На малих струмах різниця майже непомітна. Але при 180, 250 або 300 А вона проявляється швидко: електрод важче підпалюється, дуга стає м’якшою, зростає кількість бризок, а кабель і з’єднання нагріваються.

У MMA це часто виглядає так, ніби інвертор не тягне електрод 4,0 мм. У MIG/MAG просідання впливає на перенесення металу та стабільність шва. У TIG важливими стають чисте запалювання, рівний струм і надійний контакт маси. Тому зварювальний кабель не оцінюють тільки за довжиною. Він має відповідати режиму, у якому працює апарат.

Переріз кабелю: що означають 16, 25, 35 і 50 мм²

Переріз показує площу струмопровідної жили. Чим вона більша, тим нижчий опір і тим спокійніше кабель переносить високий струм. Але більший переріз також означає більшу вагу, вищу ціну та меншу гнучкість комплекту. Тому важлива відповідність реальним задачам, а не максимальний запас без потреби.

У практиці підбору часто орієнтуються на таку логіку:

  • 16 мм²: короткі комплекти, помірні струми, легкі ремонтні роботи;

  • 25 мм²: поширені MMA- і MIG/MAG-задачі приблизно до 200–250 А за нормальної довжини;

  • 35 мм²: стабільніша робота на 250–300 А, особливо при довшому кабелі;

  • 50 мм²: високі струми, інтенсивне навантаження, виробничі пости;

  • 70 мм² і більше: важкі режими, великі відстані, тривала робота на високому струмі.

Це не жорстка таблиця, бо на результат впливають матеріал жили, температура, тривалість навантаження, якість наконечників і стан контактів. Але принцип залишається сталим: зі зростанням струму або довжини переріз має збільшуватися.

Довжина рахується по всьому контуру

Поширена помилка — рахувати тільки кабель до електродотримача або пальника. Насправді струм проходить повний шлях: від апарата до інструмента, через дугу та деталь, потім повертається через кабель маси. Тому для втрат важлива сумарна довжина двох провідників.

Наприклад, короткий комплект кабелів на 5 м до тримача і 5 м до маси зазвичай працює стабільніше, ніж такий самий за перерізом комплект на 10 м до тримача і 10 м до маси. У другому випадку струму потрібно пройти вдвічі більший шлях, тому кабель сильніше нагрівається, а дуга може ставати менш стабільною.

Особливо це помітно на високих струмах. Якщо зварювання ведеться на 200–250 А і ви збільшуєте довжину кабелю, переріз також має бути більшим. Інакше з’являються типові проблеми: електрод гірше підпалюється, шов виходить менш рівним, клеми нагріваються, а апарат працює з більшим навантаженням.

Тому довжину кабелю підбирають не окремо, а разом із перерізом. Для короткого поста може бути достатньо стандартного комплекту. Для монтажу, великої конструкції або роботи на відстані потрібен кабель із більшим запасом по перерізу, щоб струм доходив до зони зварювання без помітних втрат.

Коли довгий кабель виправданий

Довший кабель потрібен на монтажі, у великих цехах, при роботі з габаритними конструкціями або ремонті техніки. Він дає свободу переміщення і зменшує потребу переносити апарат. Але така свобода має технічну ціну: більші втрати напруги, додаткова вага, складніше змотування і вищий ризик пошкодження ізоляції.

У майстерні часто стабільніше працює коротший комплект, коли апарат розташований ближче до зони зварювання. Для мобільного поста компромісом стає середня довжина з запасом перерізу. Такий кабель важчий за мінімальний, зате краще тримає струм і менше гріється.

Жила, ізоляція та контакти

Найбільш передбачувано в зварювальних кабелях працює мідна багатодротяна жила. Вона має добру провідність і достатню гнучкість для ручної роботи. Важливо не тільки маркування, а й те, як кабель згинається, чи не дубіє на холоді, чи не перегрівається біля наконечників.

Ізоляція має витримувати тертя, пил, іскри, контакт із металом і регулярне переміщення по підлозі або майданчику. Не менш важливі електродотримач, клема маси, байонетні роз’єми та кабельні наконечники. Якщо з’єднання окислене або погано затиснуте, воно гріється швидше за сам кабель і створює додаткове просідання струму.

Ознаки невдалого підбору

Проблеми з кабелем часто схожі на несправність апарата або помилку в налаштуваннях. На невдалу довжину чи переріз можуть вказувати такі прояви:

  • кабель помітно нагрівається при звичайному режимі;

  • електрод важко підпалюється, а дуга періодично провалюється;

  • клема маси, байонет або наконечник гарячіші за інші елементи;

  • після подовження кабелю шов став менш стабільним;

  • з’явилося більше бризок без зміни електродів, дроту чи газу;

  • апарат частіше працює на межі або швидше йде в захист.

Такі симптоми не завжди мають одну причину, але силовий контур належить до перших елементів, які впливають на стабільність процесу.

Підбір під MMA, MIG/MAG і TIG

Для MMA головним орієнтиром є струм електрода. При роботі електродом 4,0 мм і довших трасах запас перерізу стає помітною перевагою. Для MIG/MAG важлива стабільність усього контуру: кабелю, пальника, маси та контактної групи. Для TIG на перший план виходять чистий контакт, гнучкість і контроль дуги.

Висновок: кабель має тримати струм

Раціональний підбір починається з реального робочого струму, а не тільки з максимальної цифри на корпусі апарата. Якщо більшість робіт виконується на 120–180 А, комплект може бути легшим. Якщо апарат регулярно працює на високому струмі, використовується довга траса або тривалий режим навантаження, переріз має бути з запасом.

У каталозі Argon можна підібрати зварювальний кабель для ремонтного, монтажного чи виробничого поста. На головній сторінці магазину Argon також представлені апарати, електроди, дріт, пальники, аксесуари та витратні матеріали для повного оснащення зварювального місця.

Добре підібраний зварювальний кабель не перегрівається, не провокує просідання дуги і не змушує постійно змінювати налаштування. Для стабільної роботи його розглядають разом із клемами, електродотримачами, байонетами та наконечниками. Тоді силовий контур працює як єдина система, а струм доходить до зони зварювання без зайвих втрат.
